JUMO熱電偶傳感器

德國進口JUMO熱電偶傳感器主要產品及特點：

德國JUMO 智能溫度變送器

1、 特點：使用靈活方便，可編程，電隔離，回路測試能力，本安防爆（7015，7016）HART協議（7011，7016）

2、電源：8-35V DC 8-30V DC （Ex) 帶反向保護

3、輸入:熱電偶：L，J，U，T，K，E，N，S，R，B，D，C 熱電阻：Pt100,Pt500,Pt1000Ni100,Ni500,Ni1000 2/3/4線制

4、輸出：4-20mA DC

5、傳輸特性：與溫度成線性，支持自定義線性化

6、操作：所有組態通過setup程序進行，支持HART協議

7、工作環境溫度：-40～+85℃

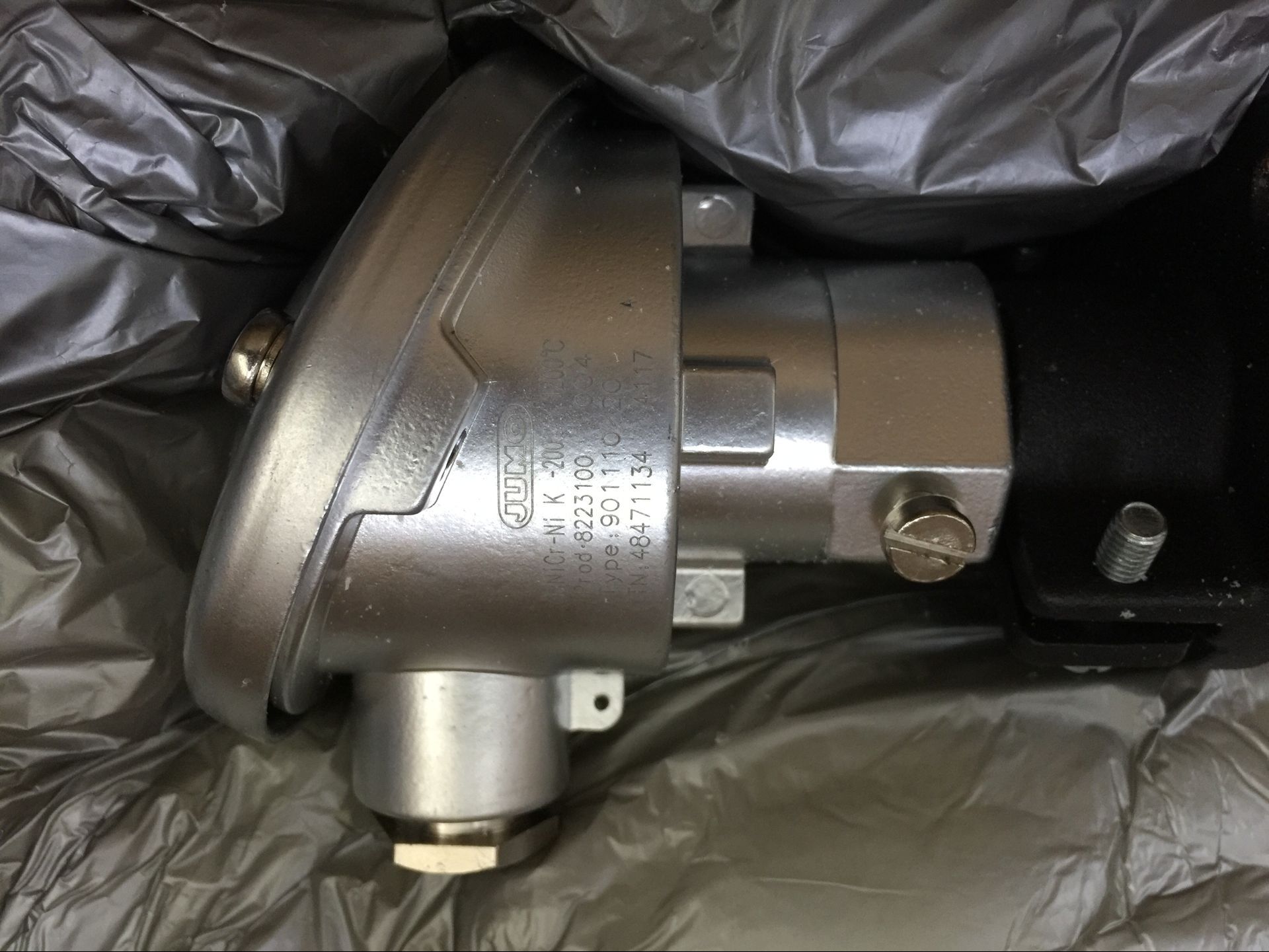

德國JUMO 熱電偶傳感器

熱電偶是工業上最常用的溫度檢測元件之一。

德國進口JUMO熱電偶傳感器其優點是：

    ①測量精度高。因熱電偶直接與被測對象接觸,不受中間介質的影響。

    ②測量范圍廣。常用的熱電偶從-50~+1600℃均可邊續測量，某些特殊熱電偶最低可測到-269℃（如金鐵鎳鉻），最高可達+2800℃（如鎢-錸）。

    ③構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

1．熱電偶測溫基本原理

    將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流 ,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。

2．熱電偶的種類及結構形成

    (1)熱電偶的種類

      德國進口JUMO熱電偶傳感器  常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所謂標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準熱電偶按IEC國際標準生產，并指定S、R、B、K、N、E、J、T八種標準熱電偶為統一設計型熱電偶。

    (2)熱電偶的結構形式,為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：

        ① 組成熱電偶的兩個熱電極的焊接必須牢固；

        ② 兩個熱電極彼此之間應很好地絕緣，以防短路；

        ③ 補償導線與熱電偶自由端的連接要方便可靠；

        ④ 保護套管應能保證熱電極與有害介質充分隔離。

3．熱電偶冷端的溫度補償

　 由于熱電偶的材料一般都比較貴重（特別是采用重金屬時），而測溫點到儀表的距離都很遠，為了節省熱電偶材料，降低成本，通常采用補償導線把熱電偶的冷端（自由端）延伸到溫度比較穩定的場所，連接到儀表端子上。必須指出，熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到儀表端子上，它本身并不能消除冷端溫度變化對測溫的影響，不起補償作用。因此，還需采用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。在使用熱電偶補償導線時必須注意型號相配，極性不能接錯。

德國JUMO 熱電阻傳感器

一、 熱電阻原理構造

    熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響一般采用三線制或四線制。熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：

    ① 熱電阻和顯示儀表的分度號必須一致

　?、?為了消除連接導線電阻變化的影響，必須采用三線制接法

二、 鎧裝熱電阻

    鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為 φ1.0~φ 8.0mm ，最小可達 φ 0.5mm 。與普通型熱電阻相比，它有下列優點：體積小，內部無空氣隙，熱慣性上，測量滯后??；機械性能好、耐振，抗沖擊；能彎曲，便于安裝 ， 使用壽命長等優點。
