UE壓力開關

H100系列美國UE壓力開關的主要特點：

● 一個開關量信號輸出

● 環氧樹脂涂層和鑄鋁結構的殼體滿足NEMA 4X 的標準

● 設定點鎖定防誤操作

● 熱追蹤及防凍保護

● 耐壓可達10,000psi(689.5bar)

● 可調整范圍  壓力：30"Hg Vac 到 5000psi(-1 到344.7bar)

                    微壓：300"wc 真空到250"wc 壓力(-746.7 到622.3mbar)

● 美國UE H100系列機械壓力開關的常見型號：

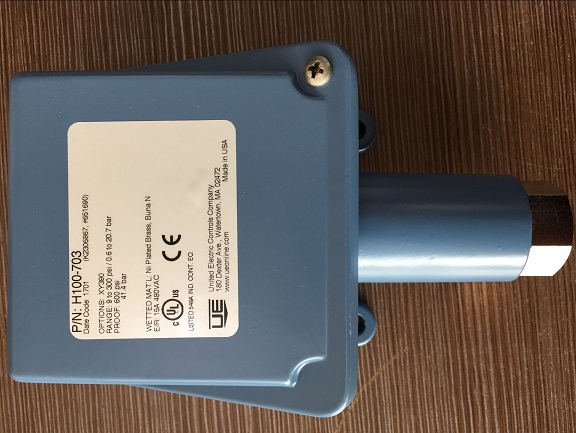

   UE H100-701/702/703/704/705/706

   UE H100-190/191/192/193/194

   UE H100-171/172/173/174

   UE H100-520/521/522/523/524/525

   UE H100-530/531/532/533/534/535

   UE H100-183/184/185/186/188/189

   UE H100-218

   UE H100-610/612/616

H100系列美國壓力開關的技術參數如下所示：

存儲溫度：-65 to 160℉(-54—71℃)

環境溫度：-40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160℉(-18 to 71℃)；環境溫度每變化50℉(28℃)，設定點典型漂移值小于全量程的1%

設定點重復性：壓力開關：15623，15731-15737，171-174，218，270-376，520-535，540-543，700-706，560-564 型號為可調范圍的±1%；190-194，183-189，483-494，544-548，565-567，610-680，15884 型號為可調范圍的±1.5%。所有壓力開關都有內部設定點鎖定裝置。

抗沖擊：經10 毫秒、15G 沖擊實驗后，可重現設定點

抗振動：經2.5G、5—500Hz 振動實驗后，可重現設定點

外殼：鑄鋁合金壓鑄殼體；環氧樹脂涂層；帶密封墊的不銹鋼抗干擾刻度蓋卡緊螺絲。

外殼等級：符合NEMA 4X 要求。

開關輸出：一個單刀雙擲（SPDT）快速動作開關；可接成“常開型”或“常閉型”

觸點電氣額定值：15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC。24-30VDC，2A 電阻，1A 電感。125VDC，0.5A 電阻，.03A 電感。

重量：2—7 磅；（因型號而異）

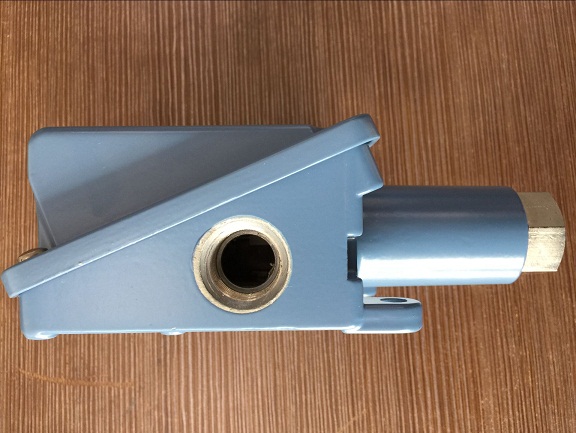

電器接口：1/2"NPTF 接口；2 個7/8"直徑的敲出孔

壓力接口：15623，218，270-376，610-680，701-706，15731-15884 型：1/4”NPTF；171-194，483-494，520-535，15737 型：1/2"NPTF；540-548 型：1/8"NPTF；560-564 型：2"衛生等級連接；565-567：1.5"衛生等級連接。

填充：1BS/BC 型：填充溶劑；2-8 型：填充無毒油。
